H - gerenda beszállítóként első kézből tapasztaltam a H - gerendák szerkezeti integritásának biztosításának fontosságát különböző építési és mérnöki projektekben. A H - gerendákat széles körben használják nagy szilárdság-tömeg arányuk és kiváló teherbíró képességük miatt. Vannak azonban olyan helyzetek, amikor további megerősítésre van szükség a konkrét tervezési követelmények teljesítése vagy az előre nem látható kihívások kezelése érdekében. Ebben a blogban megosztok néhány hatékony módszert a H - gerenda megerősítésére.
A H - gerendák megértése
Mielőtt belemerülne a megerősítési módszerekbe, elengedhetetlen megérteni, hogy mik azok a H - gerendák. H - gerendák, más néven széles karimás gerendák, keresztmetszete a "H" betűhöz hasonlít. Egy hálóból (a függőleges rész) és két karimából (vízszintes részek) állnak. A forma egyenletesen osztja el a terhelést, így ideálisan használható épületvázakban, hidakban és egyéb szerkezetekben.

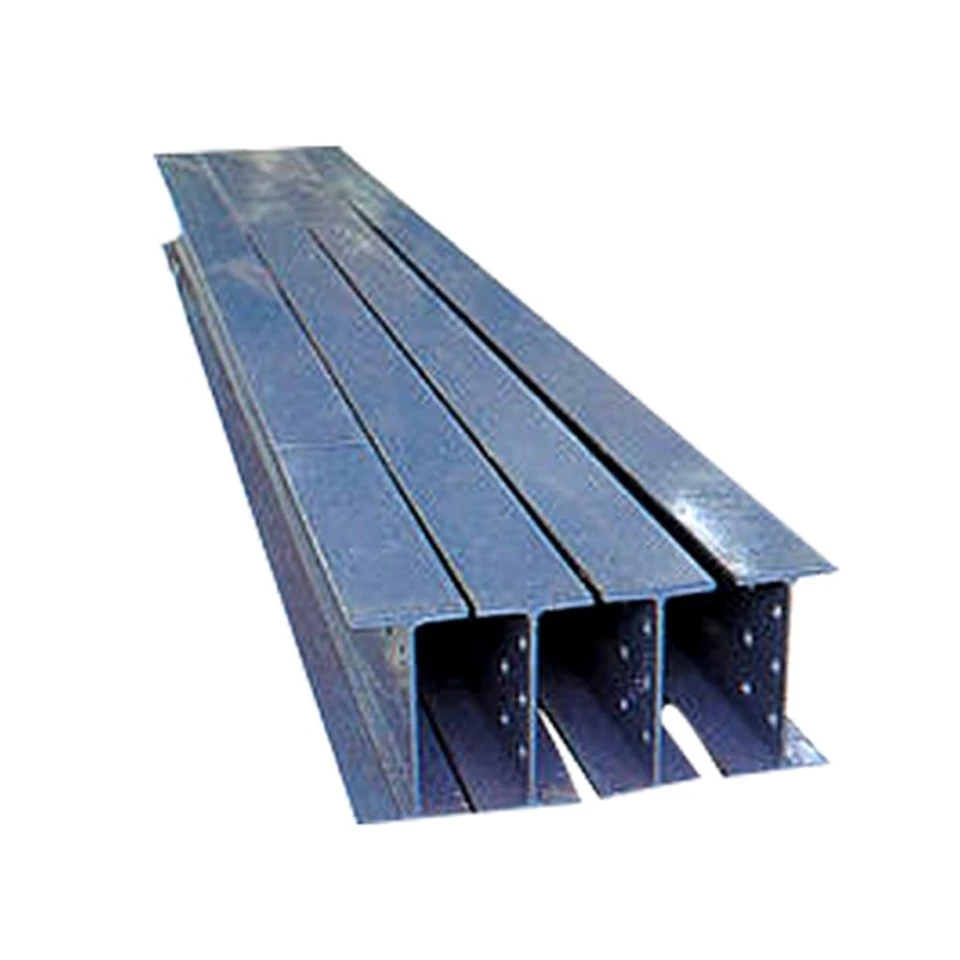

Számos H - gerendát kínálunk, beleértveCarbon Steel H Steel,Rozsdamentes acél H acél, ésAlumínium H gerenda. Mindegyik típusnak megvannak a maga egyedi tulajdonságai, és különböző alkalmazásokhoz alkalmasak. A szénacél H gerendák erősek és költséghatékonyak, így népszerű választás az általános építőiparban. A rozsdamentes acél H - gerendák kiváló korrózióállóságot biztosítanak, ami döntő fontosságú olyan környezetben, ahol a gerenda nedvességnek vagy vegyszereknek lehet kitéve. Az alumínium H gerendák könnyűek és jó szilárdság/tömeg arányúak, így alkalmasak olyan alkalmazásokra, ahol a súly aggodalomra ad okot.
A H - gerendák megerősítésének okai
Számos oka lehet annak, hogy miért kell megerősítenie a H gerendát. Az egyik gyakori ok a gerenda teherbíró képességének növelése. Ennek oka lehet a szerkezet rendeltetésszerű használatának megváltozása, például egy épület többszintes emelése vagy a gerendára helyezett berendezések súlyának növelése. Egy másik ok a gerenda sérüléseinek, például korróziójának vagy repedésének javítása. Az erősítés a gerenda szeizmikus vagy szélterhelésekkel szembeni ellenállásának javítására is használható.
Erősítési módszerek
Kiegészítő lemezek hegesztése
A H - gerenda megerősítésének egyik legáltalánosabb módja az, hogy további lemezeket hegesztenek a gerenda karimáihoz vagy szövedékéhez. Ez növeli a gerenda keresztmetszeti területét, ami viszont növeli annak szilárdságát és merevségét. Amikor lemezeket hegeszt a karimákhoz, fontos, hogy a lemezek megfelelően legyenek beállítva, és hegesztve legyenek a terhelés egyenletes elosztása érdekében. A lemezek hegesztése is hatékony lehet, különösen a gerenda nyírószilárdságának növelésére.
A további lemezek hegesztésének folyamata képzett hegesztőket és megfelelő hegesztőberendezést igényel. A hegesztési varratok minőségének biztosítása érdekében elengedhetetlen a megfelelő hegesztési eljárások követése. A gerenda és a lemezek hegesztés előtti előmelegítése csökkentheti a repedés kockázatát. Hegesztés után a varratokat meg kell vizsgálni, hogy nincsenek-e olyan hibák, mint például a porozitás vagy az olvadás hiánya.
Fiber - Reforced Polymer (FRP) kompozitok használata
A Fiber – Reforced Polymer (FRP) kompozitok egy másik népszerű lehetőség a H-gerendák megerősítésére. Az FRP kompozitok polimer mátrixba ágyazott szálakból, például szénből vagy üvegből állnak. Könnyűek, erősek és korrózióállóak. Az FRP kompozitok a H - gerenda felületére ragasztók segítségével vihetők fel.
Az FRP kompozitok használatának előnye, hogy könnyen felszerelhetők, anélkül, hogy nehéz felszerelésre vagy a gerenda jelentős módosítására lenne szükség. Nehezen elérhető helyeken is használhatók gerendák megerősítésére. Fontos azonban gondoskodni arról, hogy a gerenda felületét megfelelően előkészítsék az FRP kompozitok felhordása előtt, hogy biztosítsák a jó tapadást. Az FRP kompozitok hosszú távú teljesítménye olyan tényezőktől függ, mint a ragasztó minősége és a környezeti feltételek.
Acélszelvények hozzáadása
Egy másik hatékony megerősítési módszer acélszelvények, például szögek vagy csatornák hozzáadása a H - gerendához. Ezek a kiegészítő szakaszok a meglévő gerendához csavarozhatók vagy hegeszthetők. Szögekkel erősíthetjük meg a gerenda sarkait, míg csatornákkal növelhetjük a szövedék merevségét.
Acélprofilok hozzáadásakor fontos figyelembe venni a csatlakozás részleteit. A kiegészítő szakaszok gerendához való csatlakoztatásához használt csavarokat vagy hegesztési varratokat úgy kell megtervezni, hogy hatékonyan vigyék át a terhelést. A megerősített gerenda általános geometriáját is elemezni kell, hogy megbizonyosodjon arról, hogy az megfelel a tervezési követelményeknek.
Külső előfeszítés
A külső előfeszítés magában foglalja az előfeszítő erőt a H-tartóra inak vagy kábelek segítségével. Ez úgy tehető meg, hogy az inakat a gerenda végeihez rögzítjük és megfeszítjük. Az előfeszítő erő ellensúlyozza a gerendára ható külső terheléseket, ami csökkenti a gerendában lévő feszültséget és növeli annak teherbíró képességét.
A külső előfeszítés bonyolultabb megerősítési módszer, amely speciális felszerelést és szakértelmet igényel. Gyakran használják nagyszabású projektekben, ahol a teherbíró képesség jelentős növelésére van szükség. Az előfeszítő rendszer tervezésénél figyelembe kell venni olyan tényezőket, mint az előfeszítő erő nagysága, az inak elhelyezkedése és a gerenda hosszú távú viselkedése.
Megfontolások a megerősítéshez
A H - gerenda megerősítésekor számos szempontot kell szem előtt tartani. Először is fontos alapos szerkezeti elemzést végezni a megerősítés szükséges szintjének meghatározásához. Ennek az elemzésnek figyelembe kell vennie a gerenda jelenlegi állapotát, a várható terheléseket és a megerősített gerenda kívánt teljesítményét.
Másodszor, a megerősítési módszer megválasztásának olyan tényezőkön kell alapulnia, mint a gerenda típusa, a gerenda elhelyezkedése és a rendelkezésre álló erőforrások. Például, ha a gerenda korrozív környezetben van, a rozsdamentes acéllemezek vagy az FRP kompozitok használata jobb megoldás lehet, mint a hagyományos acél megerősítés.
Harmadszor, a megerősítés felszerelését szakképzett szakembereknek kell elvégezniük. A helytelen beszerelés csökkentheti az erősítés hatékonyságát, vagy akár a gerenda károsodását is okozhatja.
Következtetés
A H - gerenda megerősítése összetett folyamat, amely gondos tervezést és kivitelezést igényel. A különböző megerősítési módszerek megértésével és projektje speciális követelményeinek figyelembe vételével biztosíthatja, hogy a H - gerenda megfelelő szilárdsággal és merevséggel rendelkezzen ahhoz, hogy megfeleljen a szerkezet követelményeinek.
H - gerenda beszállítóként elkötelezettek vagyunk amellett, hogy kiváló minőségű H - gerendákat biztosítsunk, és műszaki támogatást nyújtsunk a megerősítési projektekhez. Ha bármilyen kérdése van a H - gerendák megerősítésével kapcsolatban, vagy segítségre van szüksége a megfelelő H - gerenda kiválasztásában, kérjük, ne habozzon kapcsolatba lépni velünk beszerzés és további megbeszélés céljából.
Hivatkozások
- William T. Segui "Strukturális acéltervezés".
- "Fiber – Erősített polimer kompozitok építőmérnöki alkalmazásokhoz", AH Khalifa
- "Hegesztési kézikönyv", az American Welding Society
